Scheda tecnica – Elevatore Orion - ORI58 Torna al prodotto
Scheda tecnica Codice ORI58 · aggiornata al 15/10/2026
Sollevatori elettrici
Elevatore Orion
Altezza massima 5,80 m
Codice ORI58
[ORI58] Elevatore: Orion (5,80 m)
Altezza massima 5,80m
Portata 199kg
Peso 102,4kg

Dettagli

Descrizione

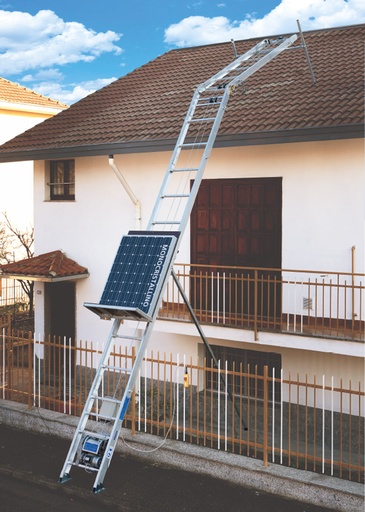

Elevatore di materiali a scala, elettrico, versatile e sicuro: dai cantieri ai traslochi, solleva lastre, porte, pacchi, sabbia, cemento, tegole, pannelli solari e mobili fino a una portata di 199 kg. Facile da montare e robusto, è ideale anche per i noleggiatori.

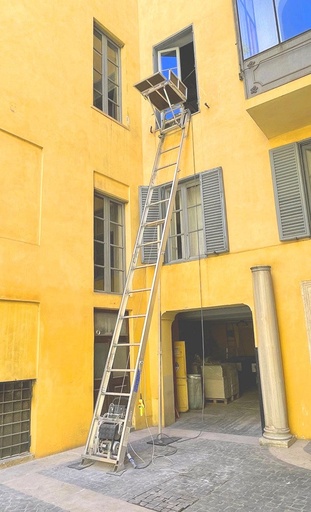

La struttura in alluminio è composta dalla base con il gruppo di sollevamento, dalle prolunghe intermedie da 0,50, 1 e 2 m (tante quante servono per l'altezza desiderata, fino a 24 m di sviluppo) e dall'elemento terminale con la carrucola di rinvio. Il terminale può essere dritto oppure curvo, regolabile da 25° a 45°, per scaricare comodamente su finestre, balconi e tetti. Motore e freno evitano contraccolpi, quindi è adatto anche ai traslochi di mobili.

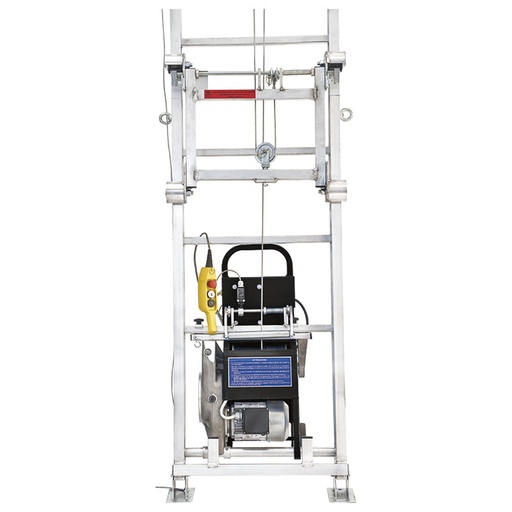

La base motore comprende:
  • Elemento in alluminio 1800 x 660 x 114 mm
  • Carrello in alluminio amovibile e trasportabile, con motore asincrono trifase 230 V alimentato da inverter Siemens, impianto elettrico, riduttore e tamburo avvolgicavo con cavo d'acciaio
  • Pulsantiera CE con comandi a 24 V
  • Finecorsa di salita e discesa a radiofrequenza, senza fili
Inverter a 3 velocità: 34 m/min con 200 kg, 38 m/min con 150 kg, 40 m/min con 120 kg; più il carico è leggero, più la salita è rapida. Blocco di sovraccarico. Costruito secondo la Direttiva Macchine 2006/42/CE.

Attenzione all'alimentazione: l'inverter richiede un differenziale con sensibilità da 0,3 A (impianti industriali) e fa scattare quelli domestici da 0,03 A. In condomini e abitazioni va collegato con una prolunga alla presa «d'origine» da 0,3 A, non a una presa di casa.

Accessori a richiesta: prolunghe da 0,50 / 1 / 2 m (larghezza 662 mm, 4 / 7 / 12 kg), curva regolabile 25°-45° (12,4 kg), rompitratta intermedio o telescopico, benna ribaltabile in acciaio, piano traslochi con ralla (40 kg), piano a inclinazione variabile (20 kg), porta-tegole (15 kg) e porta-lastre (38,5 kg) in alluminio.

Dati tecnici indicativi, soggetti a modifiche senza preavviso. Fanno fede i dati riportati sul prodotto e nel manuale d'uso.

Caratteristiche tecniche Elevatore Orion · 5,80 m
CodiceORI58

Caratteristiche tecniche

Dimensioni e altezze

Altezza massima 5,80 m

Struttura

Tipologia Scala elevatrice modulare con carrello su cavo d'acciaio
Supporto di carico Carrello in alluminio amovibile; piani e benne a richiesta
Azionamento Elettrico, motore trifase 230 V con inverter Siemens a 3 velocità (34-40 m/min); pulsantiera 24 V
Sistema di sicurezza Finecorsa a radiofrequenza senza fili, blocco di sovraccarico
Alimentazione 230 V, differenziale da 0,3 A (non presa domestica)

Struttura (segue)

Dimensioni da chiuso Base motore 180 x 66 x 11,4 cm
Moduli inclusi Base motore + 2 prolunghe da 2 m
Materiale Alluminio
Peso 102,4 kg
Portata 199 kg

Uso e normativa

Utilizzo Professionale: cantieri, coperture, traslochi
Certificazione / normativa Direttiva Macchine 2006/42/CE

Dati tecnici indicativi, soggetti a modifiche senza preavviso. Fanno fede i dati riportati sul prodotto e nel manuale d'uso.
