I camminamenti in copertura: un percorso definito per muoversi sul tetto senza calpestare il manto e senza cercare ogni volta dove mettere i piedi.
Si cammina sulla passerella, non sul tetto
Salire su una copertura è solo il primo problema; il secondo è attraversarla. Lamiere grecate, pannelli isolanti, lastre in fibrocemento e manti impermeabilizzati non sono superfici pensate per essere percorse: il passaggio ripetuto le deforma, le segna e in alcuni casi le rende insicure senza che il danno sia visibile.
La passerella crea un percorso dedicato: appoggia sui punti che la struttura può sostenere e distribuisce il carico, mentre chi sale cammina su un piano orizzontale e stabile invece che sulla falda inclinata.
Ha un secondo effetto, meno evidente ma altrettanto utile: il percorso diventa univoco. Chi accede alla copertura, anche la prima volta, vede dove deve passare e cosa deve evitare, senza doverlo dedurre.
In sintesi
- Camminamento permanente in copertura
- Piano di calpestio orizzontale e antiscivolo
- Carico distribuito sui punti di appoggio previsti
- Parapetto sul lato o sui lati dove serve
- Si raccorda allo sbarco della scala Sky-Safe
Il D.Lgs. 81/2008 chiede di valutare, prima dei dispositivi individuali, le misure che proteggono chiunque acceda: un camminamento con parapetto è una di queste. Approfondimenti alla pagina Normative.
Come si compone
Tre elementi, un percorso continuo
Il camminamento è modulare: si allunga, cambia direzione e si interrompe dove la copertura lo richiede.
Moduli di camminamento
Il piano su cui si cammina: superficie antiscivolo e larghezza costante per tutto il percorso.
Piantoni di appoggio
Sostengono il camminamento e lo mantengono in piano sulla falda, scaricando il peso dove la struttura lo regge.
Parapetti del percorso
Su uno o su entrambi i lati, dove il camminamento corre vicino al bordo, a un'apertura o a un dislivello.
Quando un camminamento è la risposta giusta
Cosa serve per avere un preventivo
- Lunghezza del percorso e punti da collegare (sbarco, macchine, quadri).
- Tipo di manto e di struttura sottostante, con la pendenza della falda.
- Presenza di lucernari, camini, canali o ostacoli lungo il tragitto.
- Fotografie della copertura e, dove disponibile, la pianta.
Il camminamento è il tratto centrale del percorso: a monte c'è la scala Sky-Safe che porta in copertura, ai lati i parapetti che proteggono bordo e zone di lavoro.
Passerelle Sky-Safe
Alcuni esempi di camminamenti realizzati
Percorsi di transito su coperture industriali e civili, dal punto di sbarco agli impianti da raggiungere.
Installazione

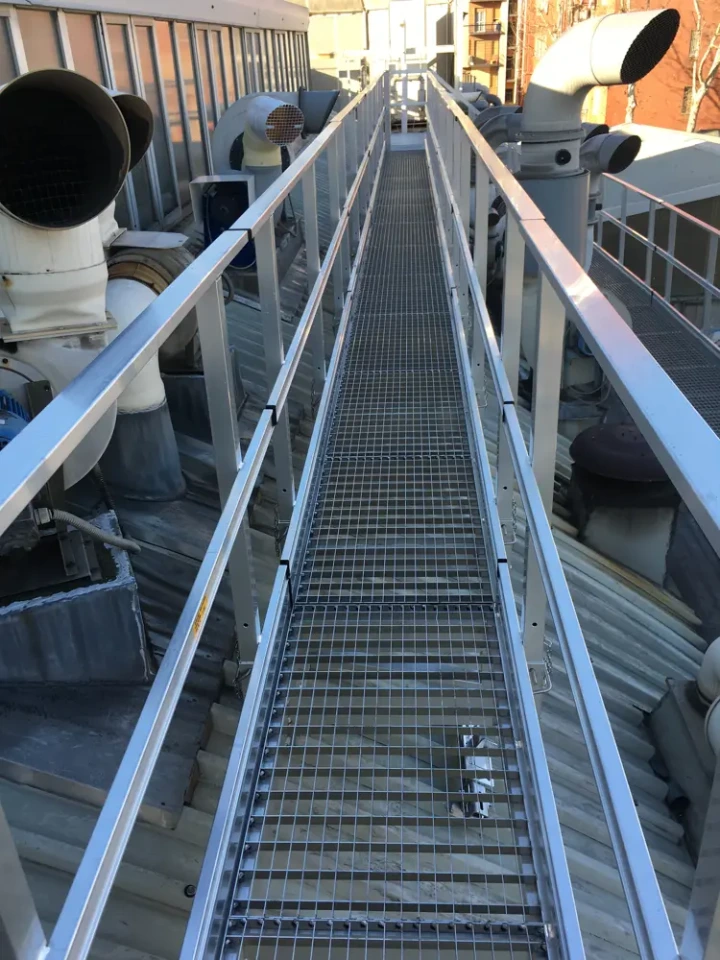

Percorso di servizio fra le macchine in copertura
Camminamento continuo che attraversa la copertura fra estrattori e unità di trattamento aria, con parapetto su entrambi i lati per tutto lo sviluppo. Il piano grigliato tiene il passaggio sopra al manto e lascia defluire acqua e sporco.
Installazione

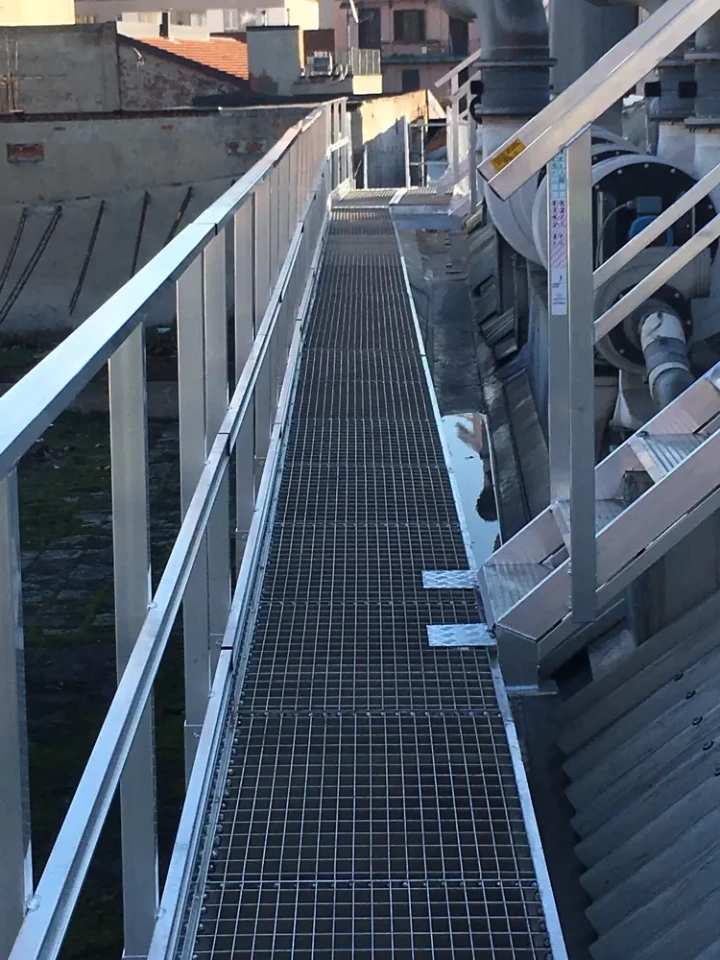

Copertura urbana, passaggio stretto fra gli impianti
Su una copertura affollata di camini e aspiratori il camminamento definisce l'unico passaggio praticabile, addossato alla parete e protetto sul lato aperto. Larghezza del piano e posizione dei montanti si adattano agli ingombri già presenti.
Installazione

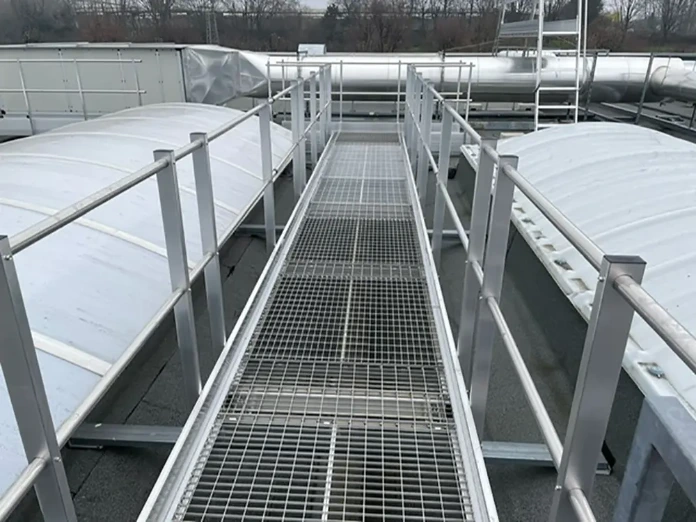

Passaggio fra i lucernari, con appoggi zavorrati
Il percorso corre fra due file di lucernari a volta e il parapetto su entrambi i lati tiene il transito a distanza dalle superfici non calpestabili. Gli appoggi poggiano su blocchi di zavorra, senza interventi sulla guaina della copertura.
Installazione

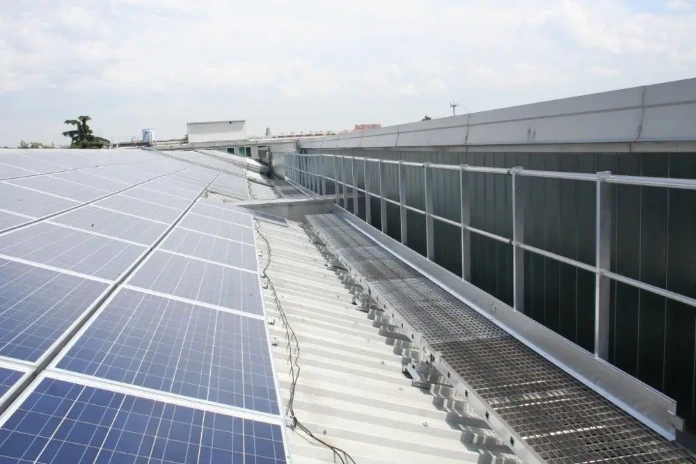

Accesso al campo fotovoltaico
Camminamento affiancato alle stringhe fotovoltaiche: la manutenzione di pannelli e cablaggi avviene da un piano dedicato, senza appoggiare i piedi sulla lamiera grecata e senza gravare sui moduli.
Un percorso sicuro sulla copertura
Lunghezza del tragitto, tipo di manto e fotografie: bastano per impostare il camminamento.
Domande frequenti
Le domande che ricorrono più spesso sui camminamenti in copertura.
Perché il manto non è una superficie di transito: lamiere grecate, pannelli e lastre si deformano e si segnano, e in alcuni casi il danno non è visibile ma compromette tenuta o resistenza. Il camminamento sposta il passaggio su un piano dedicato e scarica il peso sui punti che la struttura può sostenere.
Dipende da dove passa il camminamento: vicino al bordo libero, a un'apertura o a un dislivello il parapetto è necessario, in mezzeria di falda può non esserlo. Il criterio è quello dell'art. 111 del D.Lgs. 81/2008: prima le protezioni che valgono per chiunque, poi i dispositivi individuali.
Sì, ed è il modo in cui il sistema è pensato: il camminamento parte dal ripiano di sbarco della scala Sky-Safe e arriva al punto in cui si interviene, così il percorso protetto non si interrompe.
L'appoggio si studia sul tipo di manto e sulla struttura sottostante, ed è la parte da verificare per prima. Fotografie della copertura e, dove disponibile, la pianta permettono di capire subito se e come il camminamento è realizzabile.
Lunghezza del percorso e punti da collegare, tipo di manto e pendenza della falda, ostacoli lungo il tragitto (lucernari, camini, canali) e alcune fotografie.
